Frézka pre UMDS II WMASTER
Prídavné zariadenie frézovaci adaptér sa montuje pomocou štyroch skrutiek na krížový stôl dlabačky. Ten je pre frézovanie aretovaný v pozdĺžnom smere. Poloha frézy voči obrábanému materiálu je plynule regulovaná nastavením zdvihu stola pretahovačky a nastavením krížového stola dlabačky v priečnom smere. Zo širokej ponuky fréz doporučujeme set pre výrobu palubiek so spojom na pero a drážku, válcovú frézu pre falc, zošikmovacie pre zražanie hrany pod uhlom 45º, prípadne radiusovú vydutú pre zaoblenie hran a radiusovú vypuklú pre vytvorenie výdute. Frézy sa upínajú do vŕtačkového skľučovadla.
TECHNICKÉ PARAMETRE:
|
| Rozmer stola |
470x230 mm |
| Max.priemer nástrojov |
40 mm |
PRÍSLUŠENSTVO
  |
Fréza na perá WO 3259000
Fréza je určená pre výrobu péra pre spoj péro/drážka. Využíva sa pri výrobe palubiek, prípadne pre osadenie výplní a v celej rade ďalších aplikácií. K tejto fréze je potrebné doobjednať čap pre upnutie frézy rady PN, ktorý je dodávaný samostatne.
ROZMERY:
- šírka péra: 5 mm
- výška péra: 5.5 mm
- priemer frézy: 35 mm
- dĺžka frézy: 23 mm
|
  |
Fréza na drážky WO 3261000
Fréza je určená pre výrobu drážky pre spoj péro/drážka. Doplňuje frézu na péra. K tejto fréze je potrebné doobjednať čap pre upnutie fréz rady PNktorý je dodávaný samostatne.
ROZMERY:
- šírka drážky: 5 mm
- hĺbka drážky: 11,5 mm
- priemer frézy: 35 mm
|
  |
Fréza válcová WO 3260000
Fréza je určená pre výrobu polodrážky (falc), ktorá slúži pri zosadzovaní jednotlivých dosiek vedľa seba napr. pri výrobe obloženia.
ROZMERY:
- priemer frézy: 25 mm
- dĺžka frézy: 22 mm
|
  |
Fréza zošikmovacia WO 3265000
Fréza je určená pre zrážanie hran pod úhlom 45°.
ROZMERY:
- priemer frézy: 35 mm
- úhol frézy: 45°
|
  |
Fréza rádiusová vydutá WO 3266000
Fréza je určená pre zrážanie hran pod úhlom 45°.
ROZMERY:
- priemer frézy: 35 mm
- úhol frézy: 45°
|
  |

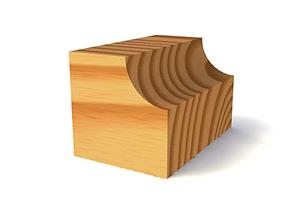

Fréza rádiusová vypuklá WO 3267000
Fréza je určená pre vytvorenie výdute s polomerom R = 10 mm.
ROZMERY:
- priemer frézy: 35 mm
- rádius frézy: 10 mm
|
  |
Fréza zaoblovacia WO 3258000
Fréza slúži k vytvoreniu zaoblenia dosky s polomerom R = 25 mm.
ROZMERY:
- priemer frézy: 25 mm
- dĺžka frézy: 22 mm
- rádius: 25 mm
|
  |

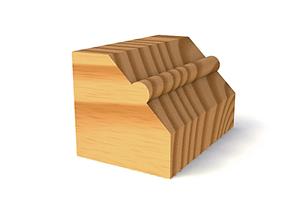

Fréza zosadzovacia WO 3268000
Jedná sa o párovú frézu, ktorá spoločne s frézou TC 069.80 slúží k vytvoreniu lepeného spoja dvoch dosiek.
ROZMERY:
- priemer frézy: 35 mm
- úhol frézy: 45°
- rádius: 3 mm
|
  |
Fréza zosadzovacia WO 3269000
Jedná sa o párovú frézu, ktorá spoločne s frézou TC 068.80 slúži k vytvoreniu lepeného spoja dvoch dosiek.
ROZMERY:
- priemer frézy: 35 mm
- úhol frézy: 45°
- rádius: 3 mm
|
  |
Fréza drážkovacia WO 3264000
Fréza slúži k drážkovaniu 1,5 mm širokej drážky.
ROZMERY:
- šírka drážky: 1,5 mm
- priemer frézy: 30 mm
|
  |
Fréza drážkovacia WO 3263000
Fréza slúži k drážkovaniu 2,5 mm širokej drážky.
ROZMERY:
- šírka drážky: 2,5 mm
- priemer frézy: 35 mm
|
  |
Fréza drážkovacia WO 3237000
Fréza slúži k drážkovaniu 10 mm širokej drážky.
ROZMERY:
- šírka drážky: 10 mm
|
  |
Fréza drážkovacia WO 3236000
Fréza slúži k drážkovaniu 8 mm širokej drážky.
ROZMERY:
- šírka drážky: 8 mm
|
  |
Fréza drážkovacia WO 3235000
Fréza slúži k drážkovaniu 5 mm širokej drážky.
ROZMERY:
- šírka drážky: 5 mm
|
|
